Integrated I/O FlexRIO デバイスにおける外部信号のインポートおよびエクスポート

Integrated I/O FlexRIO デバイスを使用しています。Configure Digital Edge Start Trigger VI を使用すれば Start Trigger をインポートできることは理解していますが、それ以外の用途で、

• LVFPGA 上からアクセス可能な外部トリガをインポートしたい
• FPGA から信号を外部へ出力（エクスポート）したい

と考えています。

しかし、Integrated I/O FlexRIO デバイスではPXIトリガラインが FPGA I/O チャネルとして直接公開されていません。またDStar ラインを使用できるタイミングカードを保有していません。

FlexRIO Route Signal VI を使用することで、Integrated I/O FlexRIO FPGA 内に用意されている32 個のソース（Source）と 32 個のデスティネーション（Destination）という論理ルーティングリソースと、以下の外部トリガリソースとの間のルーティングを設定できます。

接続可能な外部リソース

• PXI トリガライン
  → PXI_Trig0 ～ PXI_Trig7
• コントローラの SMB トリガコネクタ（コントローラ依存）
  → /<コントローラ名>/TRIG_SMB
• PXIe シャーシの PFI（タイミング・同期オプション搭載シャーシの場合）
  → /PXIChassis1/PFI0 ～ /PXIChassis1/PFI3
  （例：PXIe-1095、PXIe-1092 など）

使用例：外部トリガのインポート

ホスト VI 側

以下の例では、シャーシの PFI0 からの外部トリガをFlexRIO FPGA の Destination0 にルーティングしています。

図 1：FlexRIO Route Signal（インポート）

FPGA VI 側

FPGA 内では、FPGA I/O ノードを使用してRouting\Destination0 を参照することで信号を受信できます。

図 2：FlexRIO FPGA VI（Destination）

使用例：FPGA 信号のエクスポート

逆に、FPGA から外部へ信号を出力する場合は、FPGA 内で Routing\Source0 を生成し、それを PXI トリガ、コントローラ SMB、またはシャーシ PFI にルーティングします。

図 3：FlexRIO FPGA VI（Source）

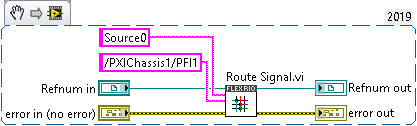

図 4：FlexRIO Route Signal（エクスポート）

注意事項・補足情報

• FlexRIO デバイスによっては、コントローラの SMB トリガやシャーシ PFI へ直接ルーティングしようとするとエラーが返されることがあります。その場合は、関連リンクに記載されている回避策を参照してください。
• PXI トリガを使用したい場合は/PXIChassis1/PFI1 のような指定ではなく、PXI_Trig0（PXI Trigger 0） のように指定する必要があります。
• また、PXI トリガラインを使用する際は、Knowledge Base に記載されている手順に従って適切にルーティング設定が行われている必要があります。
