NI Ultiboard: Visualización de un diseño de PCB en 3D

Actualizado el Jun 4, 2021

Ambiente

Software

  • Multisim
  • Ultiboard

Un paso crítico en el proceso de diseño de PCB antes de su lanzamiento a fabricación, es garantizar que una placa cumpla con las especificaciones de factor de forma, carcasas y gabinetes. Al utilizar Ultiboard para definir el tamaño y las dimensiones de la placa, un ingeniero puede asegurarse fácilmente de que las dimensiones físicas de largo y ancho encajen en un gabinete final. Sin duda, este es un paso importante, ya que una placa mal ajustada puede provocar retrasos en los envíos debido al rediseño, las soluciones o el rendimiento imprevisto de un diseño.

Para proporcionar intuición con respecto a la dimensión de la altura, los ingenieros también pueden usar la vista 3D en Ultiboard para ver cómo se verá una placa cuando se fabrique y comprender la altura de los componentes. Casi todos los componentes de Ultiboard están definidos para tener un modelo 3D que se puede ver en esta vista intuitiva para proporcionar un análisis más detallado del diseño de una PCB.

Uso de la vista 3D de Ultiboard

Para comenzar a ver un diseño de PCB completo en Ultiboard, podemos usar un ejemplo de envío.

  1. Abra Ultiboard - Start > All Programs > National Instruments > Circuit Design Suite 11.0 > Ultiboard
  2. Seleccione File > Open Samples...
  3. Seleccione Int4lRouted.ewprj
  4. Haga clic en el botón Open
  5. Seleccione Tools > View 3D

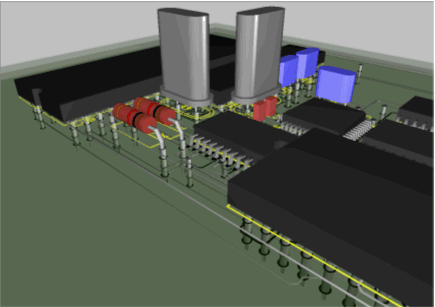

El tablero ahora se poblará en la vista 3D. Con el mouse, puede rotar completamente el diseño para ver cómo aparecerá la entidad física.

  1. Haga clic con el botón izquierdo y mantenga presionado el ratón en cualquier lugar de la vista 3D y mueva el ratón . El tablero girará y se moverá de acuerdo con los movimientos del ratón .
  2. Con el botón de desplazamiento del ratón puede acercar o alejar la vista 3D.



Ver la altura del diseño

Ahora podemos comenzar a ver datos importantes sobre la placa, como la altura de los componentes.

  1. Seleccione View > Toolbars > View para ver la barra de herramientas View.
  2. Usando el botón de desplazamiento del ratón, amplíe un área de interés en el diseño de la PCB
  3. En la barra de herramientas View, seleccione el botón show or hide height (rodeado en rojo en la Figura 1)
  4. Con el botón izquierdo del ratón , haga clic en un componente de interés en la vista 3D. Automáticamente, aparecerán una flecha amarilla y un número encima del componente. Estos datos representan la altura de ese componente desde la capa superior del tablero en milésimas de pulgada (encerrado en rojo en la Figura 2).

Figura 1. Botón Mostrar u ocultar altura de la barra de herramientas

Figura 2. Visualización de la altura del componente en la vista 3D



La vista interna 3D

Ultiboard permite a los diseñadores e ingenieros visualizar también las capas internas de una PCB. Al expandir las capas internas de una placa, nuevamente un ingeniero puede comprender mejor los diversos componentes de orificios pasantes, vías y cobre que se definen dentro de la placa. Esta vista se llama vista interna .

Para que sea más fácil ver las diversas capas de la placa en la vista interna, queremos que la placa en sí sea transparente o translúcida, ya que vemos el funcionamiento interno de nuestro diseño de PCB.

  1. Mientras aún está en la vista 3D, seleccione View >> Design Toolbox. Esto abrirá la caja de herramientas de diseño en el lado izquierdo del entorno Ultiboard.
  2. En la Caja de herramientas de diseño, seleccione la pestaña Layers.

Con la pestaña de capas podemos ver las distintas capas de información que se combinan para crear nuestra vista del diseño de PCB. Cada una de estas capas puede hacerse transparente o translúcida para que nuestra vista del tablero sea específica para nuestras necesidades y análisis.

  1. En este ejemplo, queremos hacer que la placa PCB real sea translúcida. Haga clic una vez en la casilla de verificación junto a la palabra Board (como se ve en la Figura 4). Notará que el cuadro se vuelve gris. Esto representa una vista translúcida. Si hace clic en la casilla de verificación una vez más, la casilla quedará vacía y el tablero se volverá transparente.

En esta vista translúcida podemos ver las capas internas de cobre de nuestro diseño.

Figura 3. Pestaña Layers de la caja de herramientas de diseño con la capa del tablero como translúcida
  1. Para habilitar la 3D Internal View, una vez más navegamos a la barra de herramientas View hacemos clic en el botón de la 3D Internal View Toolbar (rodeado en rojo en la Figura 4).
  2. Ahora podemos volver a usar nuestro ratón para acercar, alejar o rotar nuestra placa mientras investigamos las capas internas con la vista Interna (como se ve en la Figura 5).
Figura 4. Botón de la barra de herramientas de vista interna 3D
Figura 5. Vista interna 3D
