Importación de una lista de redes SPICE para simulación en NI Multisim

Cómo importar una lista de redes utilizando el bloque SPICE arbitrario:

1. Abra el Explorador de componentes ( Place > Component )
2. En el grupo Basic , Familia Basic Virtual , seleccione el Arbitrary SPICE Block y haga clic en OK
3. Haga clic izquierdo para colocar el componente en el esquema
4. Haga doble clic en el componente para invocar sus Propiedades de componente
5. Pegue la lista de redes SPICE que se va a simular (como se muestra en la Figura 2 )
6. Haga clic en OK.

Figura 2 : Lista de conexiones pegada dentro del bloque SPICE arbitrario

En este punto, los análisis personalizables se pueden invocar de la misma manera que con un esquema normal en Multisim.

Nota : Es posible agregar cables y componentes al esquema que se simulará junto con el bloque SPICE arbitrario. Las conexiones virtuales se formarán automáticamente cuando los nombres de las redes en el esquema tengan los mismos nombres que las redes dentro de la lista de redes Arbitrary SPICE Block. Para evitar conflictos innecesarios, verifique que los nombres de red en el esquema no interfieran con los nombres de red dentro de la lista de redes importada. En los casos en que se desee una conexión virtual (por ejemplo, para interactuar con un instrumento de simulación interactivo), las conexiones virtuales deben marcarse explícitamente mediante conectores en la página.

Para formar una conexión virtual en la página:

1. Seleccione el tipo de conector en la página navegando a Place > Connectors > On-Page Connector
2. Conecte una red a este conector y conéctelo a los instrumentos virtuales deseados (por ejemplo, un osciloscopio). Asegúrese de que el nombre de la red tenga el mismo nombre que la red deseada en el subcircuito para asegurar una conexión adecuada.

Importación de una lista de red guardada con una extensión .CIR

NI Multisim también tiene la capacidad de importar listas de red básicas guardadas usando una extensión .cir. Tras la importación, Multisim intentará generar la representación esquemática de los elementos de la lista de conexiones.

Cómo importar una lista de red guardada con una extensión .cir:

1. Asegúrese de que la lista de red SPICE basada en texto que se va a importar se haya guardado con una extensión .cir
2. Seleccione File > Open y navegue hasta la ubicación donde se guardó la lista de red SPICE. Multisim ahora generará la representación esquemática de esta lista de conexiones (como se muestra en la Figura 3 ).

Nota : El propósito de esta función es importar listas de red estándar de Berkeley SPICE. Como resultado, es posible que esta función no admita subcircuitos y parámetros complejos. Los comandos y análisis son ignorados por la importación de netlist, así como la primera línea de la netlist SPICE (que se define como la línea de título). La pestaña Spreadsheet View proporcionará actualizaciones sobre el estado de la importación de la lista de conexiones.

En este ejemplo, importaremos la siguiente lista de redes SPICE en Multisim:

** RLC Circuit **
vs 1 0 dc 0 ac 1 SIN(0VOFF 1VPEAK 2KHZ)
r1 1 2 100
c1 2 3 1e-005
l1 3 0 0.1
.END

1. Abra un editor de texto y pegue el bloque de código que se muestra arriba
2. Guarde el archivo como SPICE-Import.cir
3. En Multisim, seleccione  File > Open y seleccione el archivo SPICE-Import.cir
4. Multisim generará ahora la representación esquemática asociada (como se muestra en la Figura 3 ).

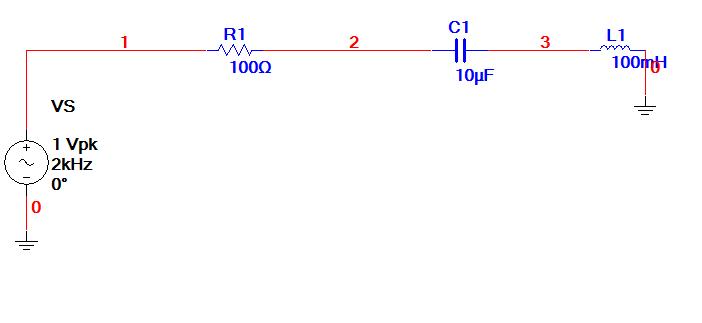

Figura 3 : Representación esquemática de la lista de conexiones generada al importar el archivo .cir
