什么是伪差分输入?
什么是伪差分输入?
更新 May 13, 2024
适用于
“适用于”表示本页面提供的解决方案已被证实适用于列出的产品。该方案或同样适用于类似产品或应用。
硬件
NI-9234
NI-9233
PXIe-4499
PXIe-4463
PXIe-4464
PCI-4462
PXI-4461
PCI-6120
PXI-6120
PCI-6110/6111
软件
Measurement & Automation Explorer (MAX)
问题详述

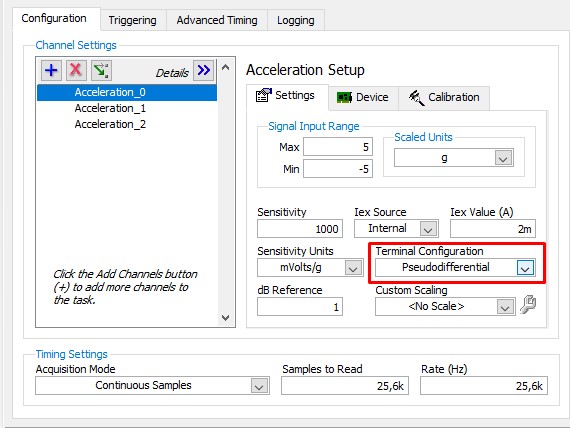

我的数据采集设备具有伪差分输入配置。什么是伪差分输入?
解决方案
伪差分信号连接可以降低噪声并抑制共模电压,从而使输入信号能够在仪表放大器的共模极限范围内浮动。
对于伪差分输入,仪表放大器的正输入(AI0 +)连接到信号,负输入(AI0-)连接到传感器的负端子和接地参考电阻。
伪差分输入可将信号源与设备之间的接地电势差(接地回路)的影响降至最低,从而可实现更精确的测量。
伪差分输入类似于差分输入,因为它最大程度地减少了接地环路和噪声影响,并抑制了共模电压。与差分输入不同,AI0-不应随时间变化很大。 AI0-并非用于传送信号,而只是为AI0 +提供DC参考点。
相关链接
模拟信号的现场连线和噪声考量
提高测量质量的接地方式
Grounding Considerations - Intermediate Analog Concepts
其他支持选项
询问NI社区
在我们的论坛中与其他用户协作
搜索NI社区以寻求解决方案
请求工程师的支持
可能需要有效的服务协议或有效的软件订阅,同时支持选项因国家/地区而异
打开服务请求
了解软件订阅和服务
了解硬件服务计划
