Sinking과 Sourcing 디지털 I/O의 차이점은 무엇입니까?

업데이트 됨 Jul 16, 2019

해당 제품

Hardware

  • NI-9401
  • NI-9402
  • NI-9403
  • NI-9425

문의사항

시스템에서 디지털 입력 및 출력을 설정 중이며 올바른 디지털 레벨을 구동 할 수 있는 전류가 충분한지 확인하려고합니다. 싱킹 또는 소싱 디지털 I/O 사용 여부를 어떻게 알 수 있습니까?

해결책

싱킹 및 소싱은 부하에서 직류 흐름 제어를 정의하는 데 사용되는 용어입니다.
  • 싱크 디지털 I/O (입력/출력)는 로드에 접지된 연결을 제공합니다.
  • 소싱 디지털 I/O는 부하에 전압 소스를 제공합니다.

디지털 출력에 연결된 하나의 디지털 입력으로 구성된 간단한 회로를 생각해보십시오. 회로에는 전압 소스, 접지 및 부하가 필요합니다.
소싱 디지털 I/O는 회로에 필요한 전압을 제공합니다.
싱킹 디지털 I/O는 회로에 필요한 접지를 제공합니다.
디지털 입력은 회로가 작동하는 데 필요한 부하를 제공합니다.

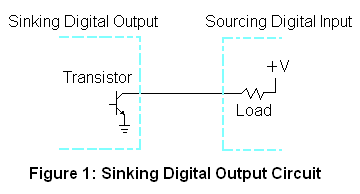

그림 1은 소싱 디지털 입력에 연결된 싱킹 디지털 출력을 보여줍니다. 이 회로에서 싱킹 디지털 입력이 제공되어 부하가 접지로 연결됩니다.

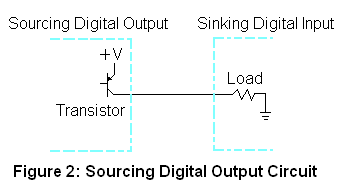

그림 2는 싱킹 디지털 입력에 연결된 소싱 디지털 출력을 보여줍니다. 이 회로에서 소싱 디지털 입력이 제공 되었기 때문에 부하가 전압을 받기 위해 위로 당겨집니다.

추가 정보

완전한 회로를 만들기 위해서는 전압 소스와 접지 참조가 모두 필요하므로 소싱 입력 또는 출력을 싱킹 출력 또는 입력에 연결해야합니다. 소싱 입력을 소싱 출력에 연결하거나 싱킹 입력을 싱킹 출력에 연결하려면 추가 저항을 추가해야합니다. 동일한 유형의 두 I / O를 연결하는 방법에 대한 자세한 내용은 2개의 싱킹 I/O 또는 2개의 소싱 I/O 연결을 참조하십시오.

또한 NI 디지털 I/O 모듈의 전류 제한 사양을 고려하십시오. 디지털 출력(DO) 모듈에는 일반적으로 최대 연속 출력 전류가 정의되어 있습니다. NI-9472를 예제로 사용하면 다음과 같습니다 :
채널 당 최대 연속 출력 전류 : 0.75A

디지털 입력 (DI) 모듈은 측정을 수행 할 때 내부 리시버 회로가 작은 양의 전류를 소비하기 때문에 다릅니다. NI-9426 소싱 입력 모듈을 예제로 사용하면 다음과 같이 지정됩니다 :
OFF 상태 : DI핀에서 최대 150μA.
ON 상태 : DI핀으로부터 최소 330 μA 이상.
Specifications Explained: C Series Modules기사의 Digital Subsystem Specifications 섹션에서 두 가지 전류 제한에 대해 자세히 설명합니다.
