數位​碼​型​編輯​器中改變輸出引腳狀態

更新 Sep 27, 2023

產品資訊

硬件

  • PXIe-6570
  • PXIe-6571

驅動程式

  • NI-Digital Pattern Driver and Digital Pattern Editor

問題敘述

我閱讀了 NI-Digital Pattern Help的描述 ，發現18.0版本有新的操作碼source_d_replace 。
此操作碼如何工作以及如何在數位​碼​型​編輯​器中使用它？


解決方案

輸出波形（Source waveform）的資料只通過0和1定義。從NI-Digital 18.0  開始，可以用不同的值替換Source waveform中的0或1。

如幫助文檔中所述：
“使用Source waveform輸出波形時，通過此操作碼，您可以使用更多的引腳狀態： 0，1，H，L 或 X，而不是僅有0和1。您可以給任何向量添加 source_d_replace 來依次改變輸出引腳的狀態。”

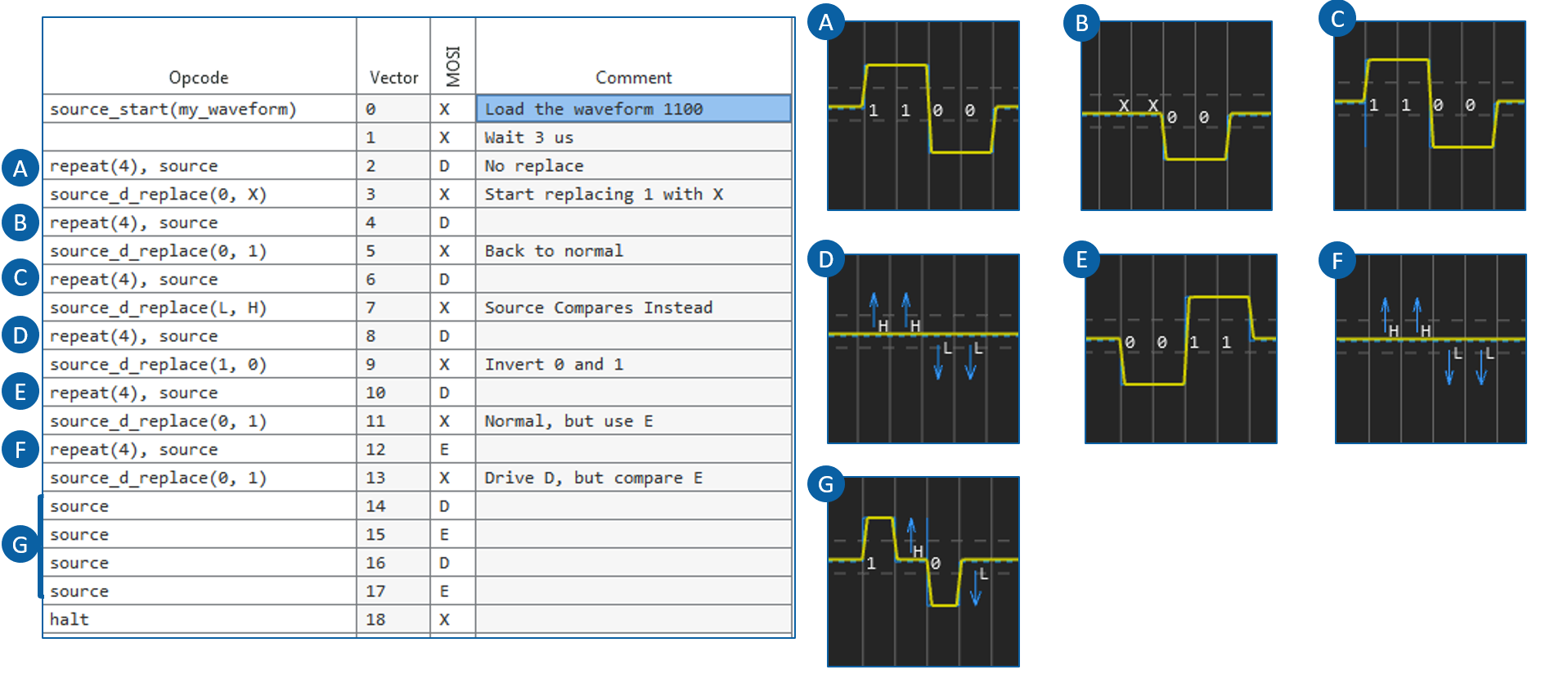

要替換Source waveform中的值，請使用source_d_replace操作碼，並指出您希望將0和1分別改變成哪種引腳狀態。
有效的引腳狀態包括X ， L ， H ， 0和1 。

此操作碼可以與 Source 操作碼結合使用，改變引腳狀態後立即輸出。再次使用此操作碼重新改變輸出引腳狀態。



相關資訊

  • 最常見的使用狀況是：在I2C通信中，向漏極開路匯流排上輸出波形時，一般需要驅動X而不是1。
  • 與active load結合使用時，用X替換 Source waveform 中的1將使匯流排上電壓置高，就像外接了上拉電阻。
